一般節點
一般節點是流程中最常用的節點，包含：開始、結束、人工處理、分支、並行流等功能
|
節點 |
名稱 |
說明 |
|
|
開始 |
任務開始 |
|
|
審批 |
最常用的審批節點，如：部長審批、經理審批 |
|
|
自由流 |
適用於表單已確定，但流程尚不能固化的使用場景 運行時，由申請人或前序環節動態指定本環節的處理人（一人或多人），處理路由（並行或串列） |
|
|
層級審批 |
逐級上報，直到審批人有核決權限 |
|
|
條件 |
流程分支流轉 |
|
|
分流 |
開啟並行處理 |
|
|
合流 |
並行處理匯合點 |
|
|
郵件 |
向系統外人員發送通知，通常是郵件，可定制郵件格式、可帶附件 |
|
|
知會 |
知會某人，被知會者待辦中會出現知會資訊，不阻塞業務處理，系統記錄被知會者是否打開過表單，對於未查看知會，任務結束，待辦也不消除 |
|
|
快照 |
流程毎經過本節點一次，對所有表單資料做一個版本儲存，表單中的快照控制項可用於查看本節點生成的表單資料歷史版本 |
|
|
子流程 |
申請子流程，帶入資料，子流程結束可返回資料 同步子流程 – 父流程等待子流程返回 非同步子流程 – 父、子流程獨立運行，父流程不等待子流程返回 跨伺服器子流程 – 可申請其它BPM伺服器上的流程 |
|
|
結束 |
任務結束 |
輸出整合器
通過簡單配定即可向外部系統輸出資料。
|
節點 |
名稱 |
說明 |
|
|
資料庫整合器 |
設定即可向目標資料庫輸出資料 |
|
|
XML整合器 |
將表單資料生成XML檔，並傳送到目標伺服器指定目錄 |
|
|
附件整合器 |
將表單附件傳送到目標伺服器指定目錄 |
事件觸發器
用於自動觸發流程。
|
節點 |
名稱 |
說明 |
|
|
時鐘觸發器 |
定時觸發任務 |
|
|
檔案觸發器 |
監視資料夾，資料夾內新增檔時，觸發流程，並可帶入xml檔資料 |
自訂外掛程式
可通過程式碼向外部系統輸出資料。
|
節點 |
名稱 |
說明 |
|
|
SQL外掛程式 |
可在BPM系統或外部資料庫上運行SQL語句 內容為asp.net語法，輸出時先運行asp.net解析器，動態生成SQL語句，再在目標資料庫上執行輸出的SQL語句 |
|
|
C#外掛程式 |
直接書寫C#程式碼，擴展流程功能，常用於輸出 |
|
|
.Net外掛程式 |
調用庫dll中的方法，dll可通過上下文(Context)訪問流程資訊（表單資料等） |
企業間集成
流程伺服器間離線觸發流程（通過郵件系統交換資訊）。
|
節點 |
名稱 |
說明 |
|
|
企業介面 |
伺服器之間離線對接介面，系統會自動接受、處理郵件，過濾出介面呼叫郵件後，從相應介面處觸發流程 |
|
|
業務對接 |
呼叫其他伺服器流程中定義的介面，會向其他伺服器發送郵件，觸發對方指定介面，並從介面處啟動流程 |

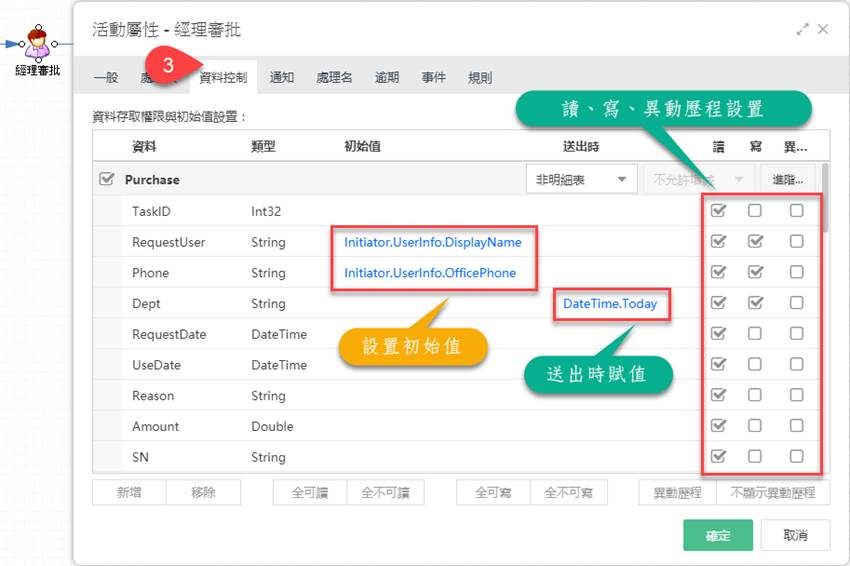

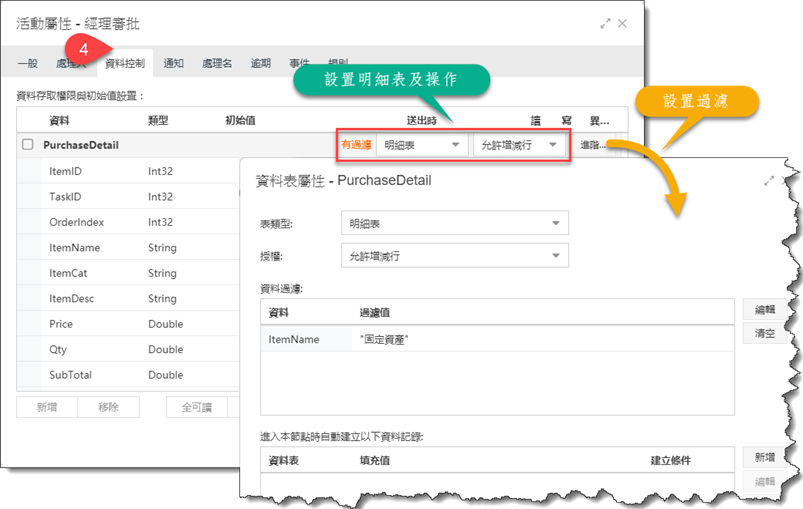

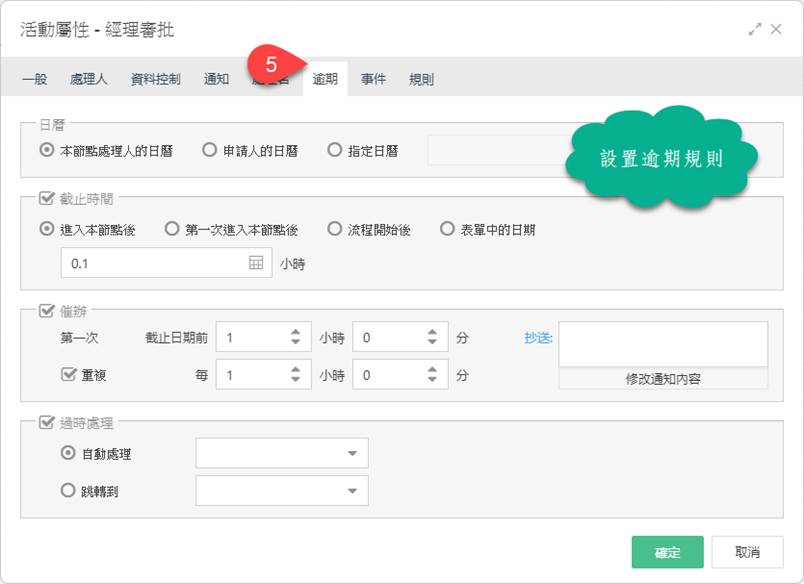

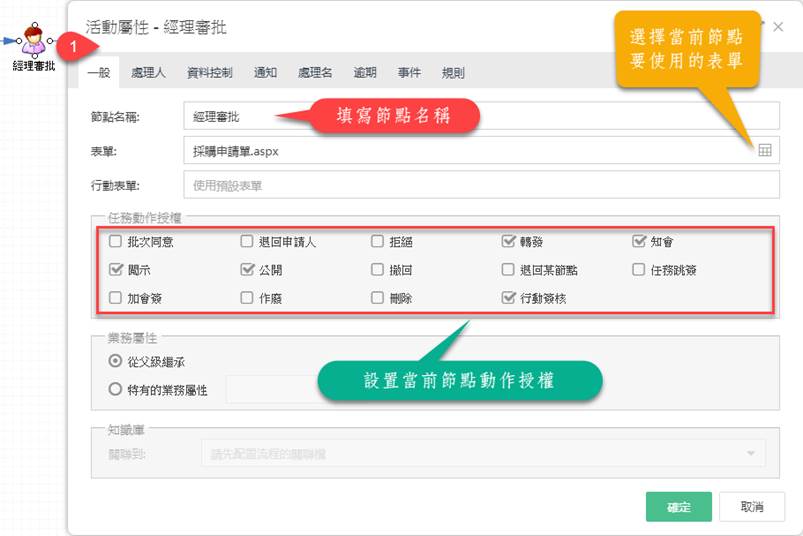

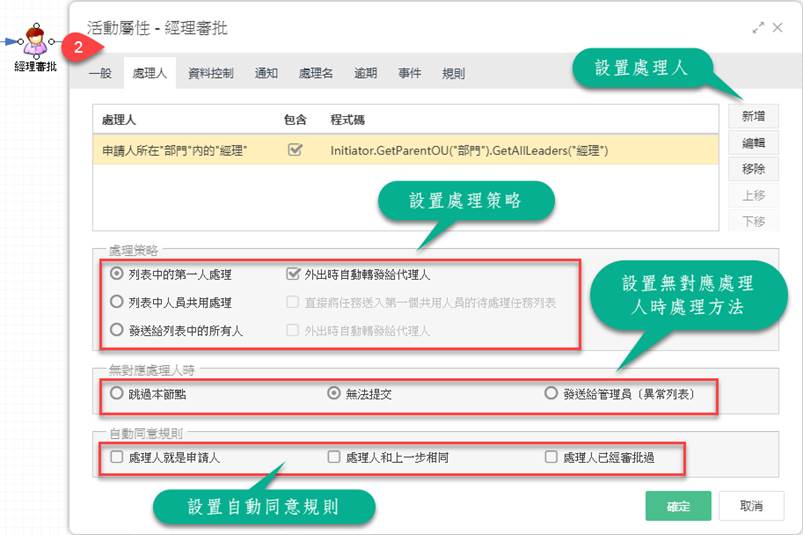

常用節點屬性
